MÁY PHÁT ĐIỆN XOAY CHIỀU 3 PHA: CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

1. Máy phát điện xoay chiều 3 pha có cấu tạo như thế nào?

Máy phát điện xoay chiều 3 pha là thiết bị biến đổi cơ năng (từ động cơ diesel, xăng hoặc tua-bin) thành điện năng xoay chiều ba pha. Gồm ba dòng điện xoay chiều có cùng biên độ, tần số và lệch pha nhau 120°. Đây là loại máy phát điện được sử dụng phổ biến nhất trong công nghiệp, nhà máy, khu sản xuất và các công trình yêu cầu công suất lớn, vận hành ổn định.

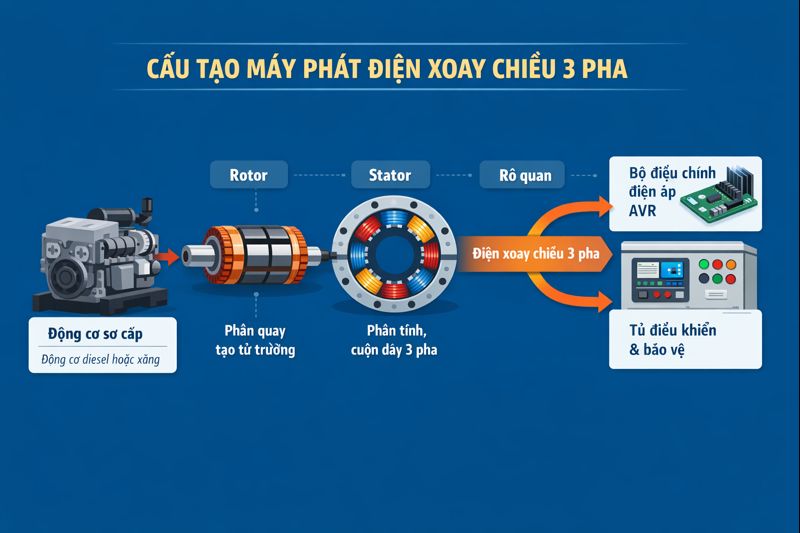

Cấu tạo máy phát điện xoay chiều 3 pha

Cấu tạo máy phát điện xoay chiều 3 pha:

• Động cơ sơ cấp: đây là bộ phận tạo ra cơ năng để quay máy phát, thường là: động cơ diesel (rất phổ biến trong công nghiệp) và động cơ xăng (công suất nhỏ).
• Đầu phát: là bộ phận quan trọng nhất, gồm Rotor là phần quay, tạo từ trường, Stator là phần đứng yên, gồm 3 cuộn dây đặt lệch nhau 120° điện. Khi Rotor quay, từ trường biến thiên sẽ cảm ứng dòng điện xoay chiều 3 pha trong Stator.
• Hệ thống kích từ: cung cấp dòng điện cho Rotor để tạo từ trường.
• Hệ thống điều khiển và bảo vệ: bao gồm bộ điều khiển, đồng hồ điện áp, dòng điện, tần số. Các chức năng bảo vệ quá tải, quá áp, thấp áp, quá nhiệt, thiếu dầu,…
• Khung bệ và vỏ máy: khug thép chịu lực chống rung, vỏ chống ồn (đối với máy phát điện xoay chiều 3 pha chống ồn.

2. Nguyên lý hoạt động của máy phát điện xoay chiều 3 pha

Nguyên lý hoạt động của máy phát điện xoay chiều 3 pha

Nguyên lý hoạt động dựa trên hiện tượng cảm ứng điện từ: động cơ quay Rotor trong đầu phát, Rotor tạo ra từ trường quay, từ trường cắt qua 3 cuộn dây Stator đặt lệch nhau 120°. Sinh ra 3 dòng điện xoay chiều hình sin, lệch pha 120°.

Ba dòng điện này có thể: Đấu hình sao (Y): điện áp pha nhỏ, điện áp dây lớn, Đấu hình tam giác (Δ): dòng điện lớn hơn. Điện áp phổ biến tại Việt Nam: 380V / 50Hz.

Máy phát điện xoay chiều 3 pha là một cỗ máy phức tạp nhưng hoạt động dựa trên nguyên lý cảm ứng điện từ đơn giản và hiệu quả. Cấu tạo đặc biệt với ba bộ cuộn dây lệch pha 120 độ chính là chìa khóa tạo nên sức mạnh và sự ổn định, biến nó thành giải pháp năng lượng không thể thiếu cho các ứng dụng công nghiệp và quy mô lớn tại Việt Nam.

Máy phát điện xoay chiều 3 pha được ưa chuộng nhờ hiệu suất cao, tổn hao điện năng thấp. Ứng dụng máy phát điện xoay chiều 3 pha trong công nghiệp nhờ công suất lớn và ổn định. Nhà máy sản xuất, khu cộng nghiệp, công trình xây dựng có thể sử dụng máy phát điện xoay chiều 3 pha.

Máy phát điện xoay chiều 3 pha là giải pháp nguồn điện dự phòng và nguồn điện chính không thể thiếu trong các hệ thống công nghiệp và sản xuất hiện đại. Với cấu tạo chắc chắn, nguyên lý hoạt động ổn định và khả năng cung cấp công suất lớn, máy phát điện 3 pha giúp doanh nghiệp đảm bảo hoạt động liên tục, an toàn và hiệu quả.

Nếu được lựa chọn đúng công suất, đúng thương hiệu và lắp đặt chuẩn kỹ thuật, máy phát điện xoay chiều 3 pha sẽ mang lại hiệu quả vận hành lâu dài và tiết kiệm chi phí tối đa.
